产品介绍

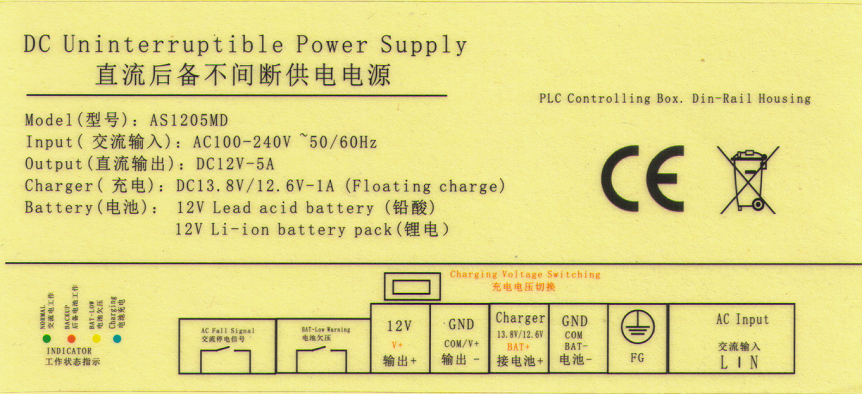

带标准导轨卡槽安装直流后备不间断电源
规格参数:
交流输入:AC 100-260V 空载损耗:≤1W 效率: 86% min (满载时)
输入保险管: T3.15AL250V
输出电压及精度: DC12V±0.5V at V+
DC13.6V±0.2V at Charger铅酸电池充电)
DC12.5V±0.2V at Charger锂电池组充电)
额定输出电流: (12V) 5.0A (13.8V/12.6V充电)0.8A
输出短路保护: OK
输出过载(过流)保护: 105%--150%额定电流.
恒流稳压式浮充充电,电压达到浮充充电压时自动停止充电.
电池接反保护功能 电池正负极性接反时内部自恢复保险丝断开保护.
绝缘耐压:(测试时输入端L,N短路;输出端V+,V-短路)
输入端—输出端 1.5KVac 1min 5mA,无闪弧,无击穿;
输入端—接地端 1.5KVac 1min 5mA,无闪弧,无击穿;
输出端—接地端 0.5KVac 1min 5mA,无闪弧,无击穿.
绝缘电阻:500Vdc 1min 绝缘电阻不小于100MΩ
外型尺寸:145*90*45mm
重量: 0.3Kg
包装纸盒尺寸: 165*105*46
包装箱:一箱50台

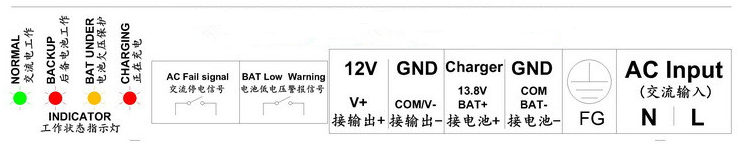

4组工作状态指示灯
NORMAL(交流在线指示灯)一绿灯亮
BACKUP (后备电池工作指示灯)一红灯亮
BATUNDER(电欠欠压报警指示灯)一黄灯亮
CHARGING(正在充电指示灯)一蓝灯亮
工作状态指示灯延长线∶电源巳带有4组工作状态指示灯,若需工作状态指示灯延长,电源备有PH2.0-5P接插母座接口,本厂备有30CM延长灯板排线选配,方便需改变工作状态指示灯安装位置的应用。
充电电压切换:电源接线排端内侧带有电压切换短路帽,插上短路帽(出厂默认)充电电压为13.8V0.8A(铅酸电瓶),拨掉短路帽充电电压为12.6V0.8A(锂电池组)

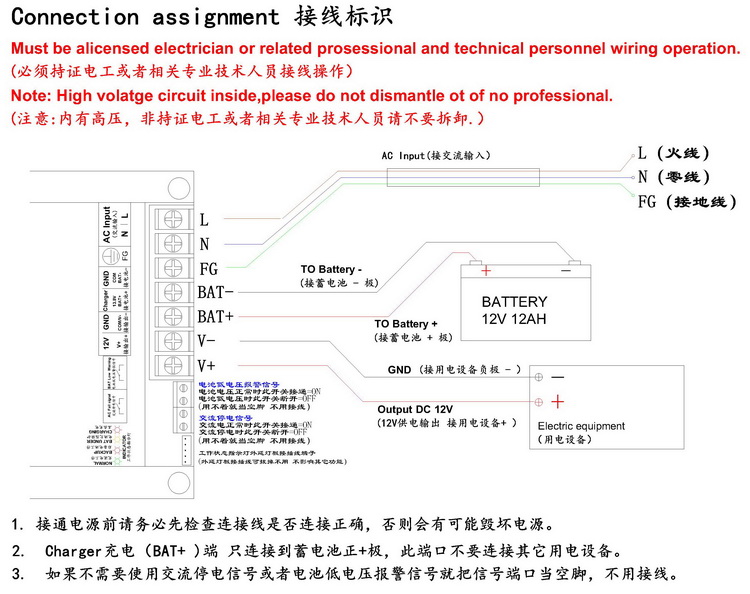

交流电正常供电时,电源直流输出DC12V5A给用电设备供电,同时电源另一路输出DC13.8V0.8A(铅酸电池)或12.6V.0.8A(锂电池)给蓄电池充电,不同蓄电池充电电压通过短路帽切换(插上短路帽13.8V充铅酸电池,拨掉短路帽12.6V充锂电池)。
智能充电控制,蓄电池充饱后自动停止充电,浮充充电方式,适合后备蓄电池长期在线工作。
交流停电时,电源自动将蓄电池电压切换到输出端给设备供电,无间断直流12V供电.转换过程全自动控制,小于10ms切换时间、确保设备不停顿、不重启。
任何时候交流电重新来电时自动优先切换为市电供电模式.无需人工干预.
后备蓄电池低电压(低于10V左右)时自动关停蓄电池放电,防止蓄电池过放电损坏.
电池电压回差自动处理功能,有效保护后备蓄电池.
备有2个工作状态信号输出供用户备用,方便用户发挥扩展更多用途功能,也可以用作MCU单片机I\O口控制信号。
4个安装镙丝通孔为:孔径4.4mm,孔距为135x70mm
1. 市电停电信号AC Fail--这是一个通断开关信号(继电器触点通断开关,无源),市电正常时这个开关接通=ON,市电停电时这个开关断开=OFF。(如果不需要使用这个信号就把这个端口当空脚不用接线,不影响其它功能。)
2. 电池低电压报警信号Batt low warning--这是一个通断开关信号(继电器触点通断开关,无源),蓄电池电压正常时这个开关接通=ON,随着电池放电,电池电压越来越低,低到10.5V时启动电池低电压报警,这时这个开关断开=OFF,提醒用户如果有必要就得进行相关备份准备工作了,电源即将要进入欠压保护关停模式了,电池继续放电,电压再低到10.V时电池欠压保护关停,这时电源没有供电电压输出,直到交流电再次来电。(如果不需要使用这个信号就把这个端口当空脚不用接线。不影响其它功能)
3. 通断开关信号属于通用信号,连接一个电压源通过这个开关就可以驱动继电器、小电机、指示灯等等;也可以连接一个电压源通过这个开关到MCU单片机I\O口作为高低电平H-L控制信号输入。特别是信号传输距离远传输线长的场合优点更为明显。用途相当灵活广泛。
本公司产品PCB电路板100%经三防漆(防潮、防尘、防锈)处理,成品出厂100%老化。
