产品介绍

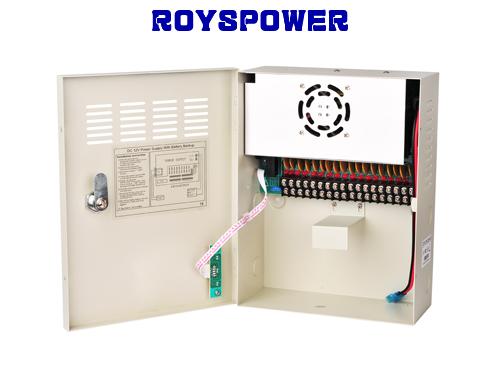

型号： OW-AP1218-20M
参数： 输入电压 ： 100-240V
额定输入频率 ： 50/60Hz
输出电压： DC12V+/-5%
输出电流： 20A
输出组数： 18组
保险管类型： PTC （自恢复式保险管）
单组最大输出电流 ： 1.35A
满负荷单组平均电流 ： 1.2A
短路保护 ----------------打嗝模式 / PTC自动恢复 / 电压、电流、温度多重检测保护
冷却方式-----------------风扇冷却
储存温度及湿度---------- -20°C～+85°C 20％～95％
安全标准---------------- 设计符合GB4943,UL60950,EN60950
EMC标准----------------- 设计符合 GB9254,UL655022，classa
EN61000-3-2.EN61000-4-2,3,4,5,6,8,11,
工作环境---------------- —10℃～50℃；20%～90%RH(无凝露)
尺寸（长*宽*高)--------- 265*205*85mm
重量 ------------------- 2.4kg
包装-------------------
优势
1.输入电压范围宽，符合全球使用标准。
2.软启动电流，可以减少交流输入效率的影响。
3.具有短路和过载保护，绝缘性能好，抗电强度高。
4.体积小，重量轻，工作温度低，使用寿命长。
5.100％满负荷烧机测试。
6.具有EMI滤波器，抗干扰性能好,直流纹波小，工作效率高。
7.满负荷高温烧机，100%老化测试。
保护功能
1.短路电路保护
2.过流保护
3.过压保护
|
产品名称 |
输出电压/电流 |
输出功率 |
稳压精度 |
纹波噪声 |
效率 |
|
|
OW-AP1218-20M |
12V |
1.35A*18 |
240W |
±0.3% |
≤100mV |
85% |
特性 ：
每路输出均采用 PTC 自恢复式保险电路： 当输出端正负极短路时电源会自动保护不损坏，当短路去除后电源能恢复正常
直流输出，采用过流、过压保护：
输出过流保护：当输出操作在过载条件时 , 电源供应器将进入保护当过载故障被消除后 , 电源能自动恢复到正常
过压保护：当电路出现故障电路失效使输出电压过高时电源会自动击穿输出端稳压二极管保护后级设备不损坏
每路输出均采用 LED 发光管显示工作状态
分组电源输入端设计有独立的电源开关

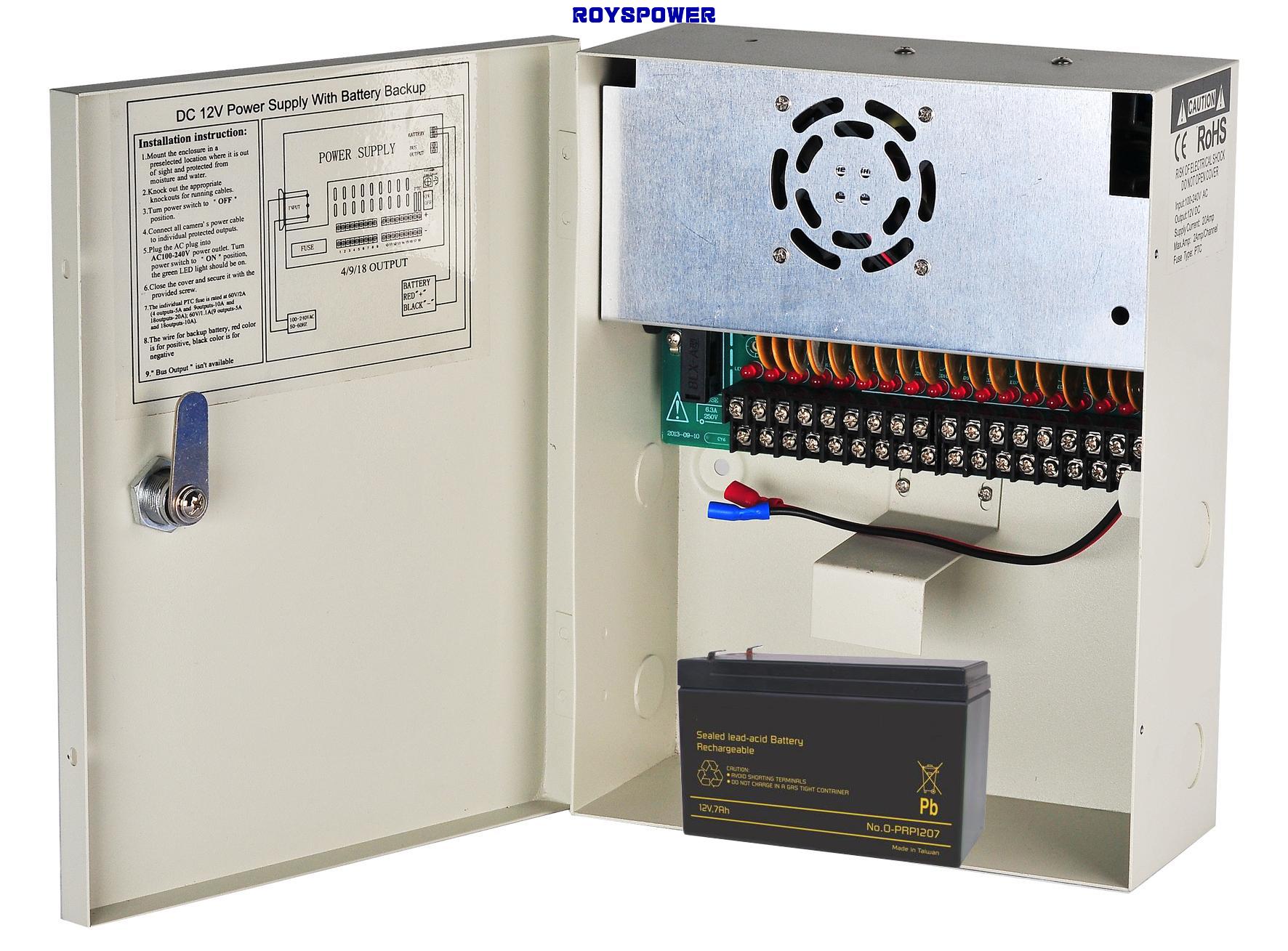

正常交流市电供电时，给负载设备供电，同时对蓄电池充电（铅酸蓄电池电压达到13.8V时自动停止充电）
交流停电时，自动将蓄电池电压切换到输出端给设备供电，不间断直流12V供电。转换过程全自动控制，低于0.03秒切换时间、确保设备不停顿、不重启。
铅酸蓄电池电压（低于10.3V）时自动关停蓄电池放电，防止蓄电池过放电损坏。
电池电压回差自动处理，电池电压上升到12V时 自动恢复预备放电状态.
交流市电重新来电时自动优先切换为市电供电模式，无需人工干预。
停电后能工作多长时间？计算方式：时间（H）=电池安时（AH）÷监控摄像头工作电流（A）
1.带矩阵红外灯的摄像头，摄像头工作电流为0.2A。补光矩阵红外灯每颗工作电流为：0.3A。
2.例如：2颗红外灯工作电流为2×0.3A=0.6A有几颗红外灯就乘以0.3A，整个摄像头工作电流为：0.2A+0.6A=0.8A，以此类推。
3.摄像头补光红外灯白天是不工作的，只会在天黑后自动打开工作。摄像头不管有几颗补光红外灯白天工作电流都是0.3A。
例如：带一颗红外灯摄像头停电续航时间是多久呢？
A. 内置7AH的UPS电源
白天7AH/0.2A=约35小时
夜晚：7AH/0.5A=约14小时
B. 内置9AH的UPS电源
白天9AH/0.2A=约45小时
夜晚：9AH/0.5A=约18小时
