技术参数 Technical parametric
型号Model |
AD1202F (I) |
直流输出压 DC output voltage |
12V |
输出电压容差Output voltage |
+1% |
额定输出电流Rated output current |
2.0A |
输出电流范围Output current range |
0~2.0A |
纹波及噪音Wave and noise |
100mVp-p |
进线稳定度Inlet stability |
+0.5% |
负载稳定度Load stability |
+1% |
直流输出功率DC output power |
24W |
效率Efficiency |
85% |
直流电压可调范围Adjustable range for DC voltage |
+10% |
输入电压范围AC input voltage range |
85~132VAC/170~264VAC 由开关选择 47~63Hz; 255~370VDC |
输入电流 Input current |
0.21A/115VAC 0.12A/230VAC |
冲击电流AC inrush current |
冷启动电流30A/115V 60A/230V |
漏电流Leakage current |
〈1mA/240VAC |
过载保护Overload protection |
105%~150% 关断电流,自动恢复Shut off current ,automatically restore |
过电压保护Over voltage protection |
输出电压的115%~135% |
高温保护High temperature protection |
………………. |
温度系数Temperature coefficient |
+0.03%/℃(0~50℃) |
启动、上升、保持时间Setup,rise,hold up time |
200ms,100ms,30ms |
抗震性Withstand voltage |
10~500Hz,2G 10分钟/周期, X、Y、Z轴各60分钟 |
耐压性Withstand voltage |
输入输出间:1.5KVAC 输入与外壳:1.5KVAC 输出与外壳:0.5KVAC |
隔离电阻Isolation resistance |
输入输出间,输入与外壳, 输出与外壳500VDC/100mΩ Input and output internal,input and enclosure,output and enclosure:500VDC/100MΩ |
工作温度、湿度Working temperature and humidity |
-10℃~+60℃,20%~90%RH |
储存温度、湿度Store temperature and humidity |
-20℃~+85℃,10%~95%RH |
重量Weight |
0.182Kg |
安装尺寸图Installation dimensions(mm) |
136*82*42mm |

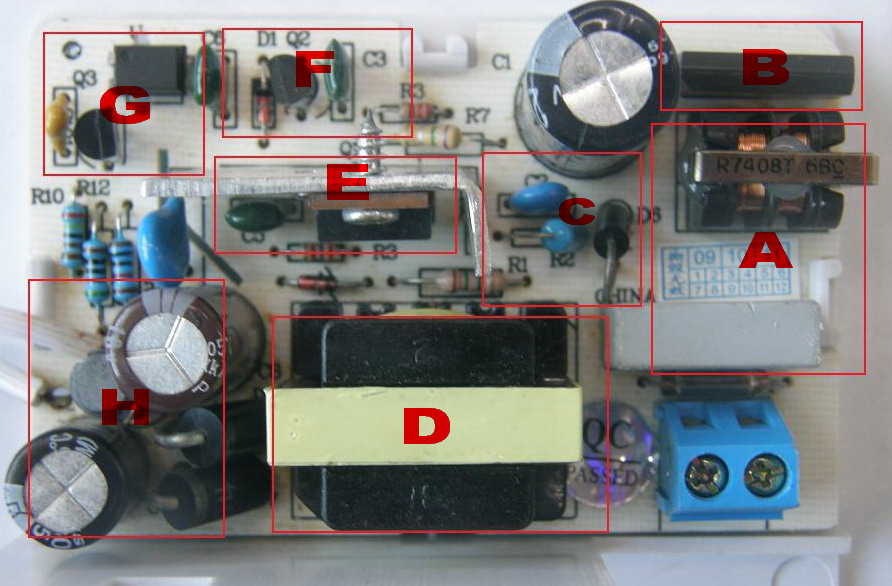

A: EMI 滤波电路,
B:桥堆整流电路,全桥桥式整流电路。
C:MOS管尖峰吸收回路,防止mos管被高压击穿。
D:大功率高频变压器。
E:进口全新高品质MOS管,高效率,高可靠性,长寿命。
F:过流过载保护电路,输出电流及功率超过额定电流和额定功率,输出短路时,开关管截至,对摄像头和电源起到保护作用。
G:精密稳压电路,TL431和光电耦合器组成精密稳压电路
H:整流滤波电路,两只超快恢复二极管及电容电感组成π型滤波器
