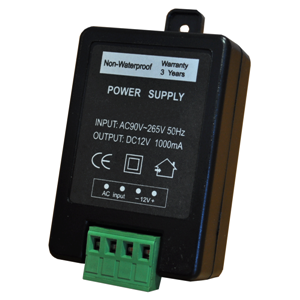

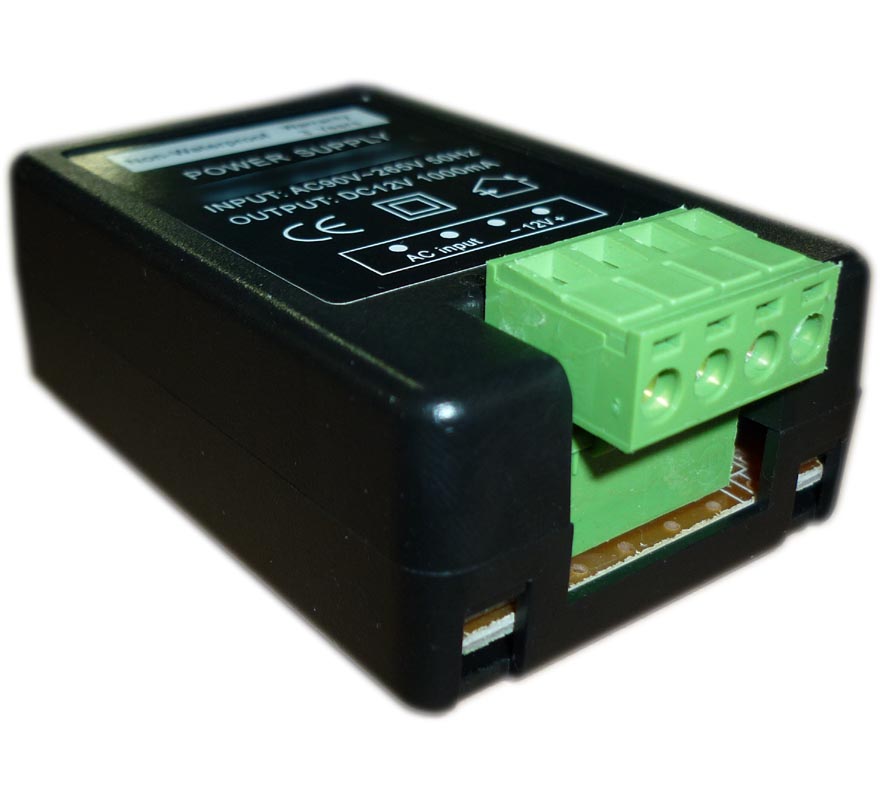

产品介绍
| 品牌：ONWAY | ROYSPOWER | 类型： | AC/DC电源 | 调制方式： | 脉冲宽度调制(PWM)式 |
| 晶体管连接方式： | 全桥式 | 输入电压： | 90 ~265（V） | 输出功率： | 12（W） |
| 输出电压： | 12（V） | 工作效率： | 90（%） | 输出电压精度： | 0.3（%） |
| 电压调整率： | 3（%） | 负载调整率： | 3（%） | 产品认证： | CE |
| 型号： | AD1201C |
□阻燃塑壳；
□输入电压AC95V～AC265V；
□输出纹波小，稳压精度高，对视频信号无干扰，满足所有摄像机要求；
□具有输出过载及输出短路保护功能。当过载或短路故障解除后，电源自动恢复正常工作；
□具有抗电磁干扰的EMC滤波器。在对外部电磁干扰进行滤波的同时，也阻止内部电磁干扰传到外部电网，同时具有抗浪涌功能；
□输入输出带引线；
技术参数：
□输入电压：AC95V～AC265V 50Hz/60Hz
□输入电流：小于0.1A
□输出电压：DC12V±0.5V
□输出电流：最大1.0A
□工作温度：-15℃~40℃
□输入、输出方式：引线
|
产品型号 |
AD1201C |
|
|
|
额定输出电压 |
12V |
|
|
输出电流范围 |
0~1A |
|
|
额定输出功率 |
|
|
输出特性 |
输出电压精度 |
±0.1% |
|
|
输出纹波噪声 |
150mVp-p |
|
|
|
|
|
|
负载调整率 |
±0% |
|
|
启动/上升时间 |
100ms，50ms/230VAC |
|
|
保持时间 |
20ms/230VAC |
|
|
输入电压范围 |
90V~265VAC |
|
|
输入频率范围 |
50/60HZ |
|
输入特性 |
电源效率 |
>87% |
|
|
功率因数 |
>0.6 |
|
|
漏电流 |
1mA/240VAC |
|
保护特性 |
过载保护 |
输出电流的105-135% |
|
|
|
保护类型：打嗝模式 |
|
|
|
|
|
|
工作环境温度 |
-20℃~+70℃ |
|
|
存储温度 |
-30℃~+70℃ |
|
工作环境保护 |
防护等级 |
IP20 |
|
|
防振特性 |
10-500HZ,2G 10min/1cycle,preiod for 60min,each along X,Y,Z axes |
|
|
温度系数 |
±0.03%℃ (0-50℃) |
|
安全特性 |
耐压 |
I/P-O/P:2.5KVAC |
|
|
绝缘阻抗 |
I/P-O/P:>100M Ohms/500VDC/25℃/70% RH |
|
|
|
|
|
|
尺寸 |
69*48*25mm(L*W*H) |
|
其他特性 |
重量 |
0.05kg |
|
|
包装 |
34*33*29CM/200PCS/11.35kg |
|
|
选择区域 |
安装时尽量避免在雷区、高压的区域； |
|
|
工作环境 |
请将电源安装在通风良好的地方，以保证环境温度适应； |
|
注意事项 |
检查接线 |
确保接线正确牢固，以免短路损坏部件和触发火灾事件； |
|
|
确认通电 |
禁止带电接线，检查确认接线正确后，检查无短路，再通电； |
|
|
联系厂家 |
如果发生问题，请勿私自维修。如果有疑问，请联系供应商解决问题； |
优势
1.输入电压范围宽，符合全球使用标准。
2.软启动电流，可以减少交流输入效率的影响。
3.具有短路和过载保护，绝缘性能好，抗电强度高。
4.体积小，重量轻，工作温度低，使用寿命长。
5.100％满负荷烧机测试。
6.具有EMI滤波器，抗干扰性能好,直流纹波小，工作效率高。
7.满负荷高温烧机，100%老化测试。
保护功能
1.短路电路保护
2.过流保护
3.过压保护
环境要求
1.工作温度: 0℃ —— +40℃,满载，正常工作。
2.储存温度(带外壳) :-10℃ —— +55℃
3.工作湿度:5%(0℃)~90%(40℃) ,72小时，满载，正常工作。
